Bitácora: Proyecto - Avance 2

UNIDAD EDUCATIVA PARTICULAR “POLITÉCNICO”
3° AÑO PAI  - 9no Paris VII “E”
GRUPAL # 4 – Proyecto - Avance 2

Nombre: Marcelo Loor, Paúl Del Valle                                Fecha: 23/11/17

Procedimiento:
1.- Poner un Display 7 Segmentos en el protoboard, y conectar su pin 8 con su pin 3.
2.- Conectar el pin 5 del Display con el pin 10 del Arduino.
3.- Conectar el pin 4 del Display con el pin 5 del Arduino.
4.- Conectar el pin 2 del Display con el pin 6 del Arduino.
5.- Conectar el pin 1 del Display con el pin 7 del Arduino.
6.- Conectar el pin 6 del Display con el pin 4 del Arduino.
7.- Conectar el pin 7 del Display con el pin 3 del Arduino.
8.- Conectar una resistencia del pin 8 a negativo del protoboard.
9.- Conectar el pin 9 del Display con el pin 8 del Arduino.
10.- Conectar el pin 10 del Display con el pin 9 del Arduino.
11.- Conectar un pulsador en el protoboard.
12.- El Terminal 11 del pulsador se conecta al pin 2 del Arduino.
13.-  Del Terminal 12 se conecta una resistencia a negativo del protoboard.
14.- El terminal 22 se conecta a positivo del protoboard.
15.- Positivo se conecta a positivo y negativo se conecta a negativo en el protoboard.
16.- 5V se conecta positivo del protoboard por ABAJO.
17.- GND se conecta a negativo del protoboard por ABAJO.
18.- Se sube la programación, que es la siguiente:
void setup()
   {
        //Configuración inicial para que los pines 2 al 9 sean de salida
        for (int i = 2; i<10; i++)
          pinMode(i, OUTPUT);
   }

void display(int a, int b, int c, int d, int e, int f, int g, int punto)
{
  digitalWrite(3,a);
  digitalWrite(4,b);
  digitalWrite(5,c);
  digitalWrite(6,d);
  digitalWrite(7,e);
  digitalWrite(8,f);
  digitalWrite(9,g);
  digitalWrite(10,punto);
}

void loop()
   {
    display(1,1,1,1,0,1,1,1);//9
    delay(1000);
    display(1,1,1,1,1,1,1,1);//8
    delay(1000);
    display(1,1,1,0,0,0,0,1);//7
    delay(1000);
    display(1,0,1,1,1,1,1,1);//6
    delay(1000);
    display(1,0,1,1,0,1,1,1);//5
    delay(1000);
    display(0,1,1,0,0,1,1,1);//4
    delay(1000);
    display(1,1,1,1,0,0,1,1);//3
    delay(1000);
    display(1,1,0,1,1,0,1,1);//2
    delay(1000);
    display(0,1,1,0,0,0,0,1);//1
    delay(1000);
    display(1,1,1,1,1,1,0,1);//0
    delay(1000);
   }

sábado, 18 de noviembre de 2017

Bitácora Bluetooth

UNIDAD EDUCATIVA PARTICULAR “POLITÉCNICO”
3° AÑO PAI  - 9no Paris VII “E”
Proyecto Photobooth – Bitácora Bluetooth
Nombre: Marcelo Loor, Paúl Del Valle                             Fecha: 16/11/17


Procedimiento:
  1. Se dascarga la aplicación Arduino Bluetooth Controller
  2. Se configura el Bluetooth (Como mostrado en la bitácora anterior, "Configuración Bluetooth").
  3. El RXD se conecta al pin 1 del Arduino
  4. El TXD se conecta al pin 0 del Arduino
  5. El GND se conecta a Ground del Arduino
  6. El VCC se conecta a 5V.
  7. Se conecta un LED a un protoboard.
  8. Se le pone una resistencia en la pata positiva del LED.
  9. La resistencia se conecta por medio de un cable al pin 9 del Arduino.
  10. La pata negativa del LED se conecta a GND.
  11. Se descarga la siguiente programación:

int state = 0; // Variable lectura serial


int luz=9;
void setup() {
    Serial.begin(9600);
    pinMode(luz, OUTPUT);
}
void loop() {
  //si el modulo DE BLUETOOH manda dato, guardarlo en estado.
  if(Serial.available() > 0){
    state = Serial.read();
  } // esta parte del código es para solo 1 Carácter o Unidad.
  // si el estado es F avanza
  if (state == 'E') {
    digitalWrite(luz, HIGH);
    Serial.println("enciende");
  } else {
    //si el estado es B retrocede
    if (state == 'A') {
      digitalWrite(luz, LOW);
      Serial.println("apaga");
    }
  }
}

Si no funciona, se conecta y desconecta el Arduino hasta que funcione, o hay una falla en la computadora.
El programa envia la letra A de "apagado" y E de "encendido".
Imágenes del Circuito:



miércoles, 15 de noviembre de 2017

Bitácora Configuración Bluetooth

UNIDAD EDUCATIVA PARTICULAR “POLITÉCNICO”
3° AÑO PAI  - 9no Paris VII “E”
Proyecto Photobooth – Bitácora Configuración Bluetooth
Nombre: Marcelo Loor                             Fecha: 09/11/17


Procedimiento:
  1. El RXD se conecta al pin 11 del Arduino
  2. El TXD se conecta al pin 10 del Arduino
  3. El GND se conecta a Ground del Arduino
  4. El VCC se conecta a 5V.
  5. Se descarga la programación
  6. Se abren “herramientas”, y se selecciona “Monitor Serial”.
  7. Se ponen las siguientes órdenes:
AT (intro)
AT+NAMEelnombredelbluetooth(intro)
AT+PINelpinde4digitosnumericos(intro)
  1. Esas órdenes sirven para configurar el nombre y el pin del Bluetooth. Se revisa si se
detectó el Bluetooth, y se termina.


Programación:
#include <SoftwareSerial.h>   // Incluimos la librería  SoftwareSerial
SoftwareSerial BT(10,11);    // Definimos los pines RX y TX del Arduino conectados al Bluetooth
void setup()
{
 BT.begin(9600);       // Inicializamos el puerto serie BT que hemos creado
 Serial.begin(9600);   // Inicializamos  el puerto serie
}
void loop()
{
 if(BT.available())    // Si llega un dato por el puerto BT se envía al monitor serial
 {
   Serial.write(BT.read());
 }
 if(Serial.available())  // Si llega un dato por el monitor serial se envía al puerto BT
 {
    BT.write(Serial.read());
 }
}

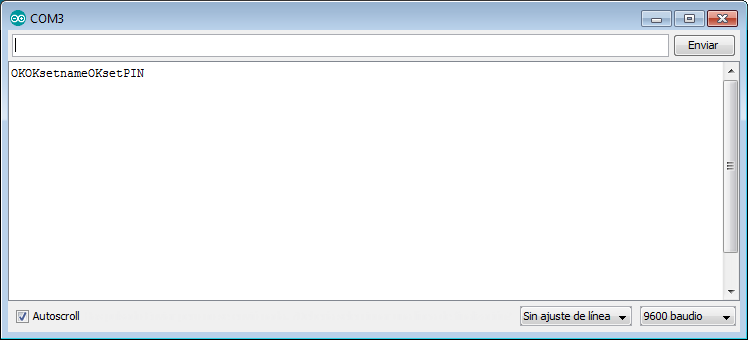

La siguiente foto debería salir en el Monitor Serial:



Imagen de la Conexión:
